Le réseau électrique moderne est un système nerveux étendu et complexe qui nécessite une vigilance constante. Traditionnellement, l'inspection des lignes de transmission et des réseaux de distribution à haute tension impliquait une escalade manuelle à haut risque ou des survols coûteux en hélicoptère. Aujourd'hui, les services publics intègrent de plus en plus les UAV dans les flux de travail d'inspection plutôt que de se fier uniquement aux méthodes d'inspection traditionnelles.

L'inspection des lignes électriques par drone est une application spécialisée de la robotique aérienne conçue pour identifier les défauts structurels, les anomalies thermiques et l'invasion de la végétation dans de nombreux cas sans nécessiter des pannes planifiées.

En utilisant des capteurs avancés et une planification autonome de la trajectoire de vol, les services publics peuvent capturer des données à haute résolution qui étaient auparavant inaccessibles ou trop dangereuses pour être obtenues.

La technologie de base: comment les drones naviguent dans des environnements à haute tension

L'exploitation d'un drone à proximité de lignes électriques haute tension est techniquement exigeante en raison des interférences électromagnétiques (IEM). Les drones de consommation peuvent subir des interférences avec la boussole, des performances de positionnement dégradées ou une instabilité de vol lorsqu'ils fonctionnent près d'infrastructures à haute tension. Les UAV industriels de qualité professionnelle, tels que ceux développés par GDU Tech, utilisent du matériel d'ingénierie spécifique pour atténuer ces risques.

1. Positionnement RTK (cinématique en temps réel)

Le GPS standard a une marge d'erreur de plusieurs mètres. Pour les inspections de lignes électriques, lorsque le drone doit voler dans un zone de sécurité " près de conducteurs, RTK fournit une précision au niveau du centimètre. Cette précision permet des trajectoires de vol répétables, assurant que le même isolant ou épissage peut être inspecté sur plusieurs années pour suivre la dégradation.

2. Boucling EMI et redondance

Les lignes à haute tension génèrent des champs magnétiques importants. Les UAV industriels combinent généralement une électronique optimisée EMC, des IMU redondantes et des algorithmes avancés de contrôle de vol pour améliorer la fiabilité dans des environnements électromagnétiquement complexes et des IMU redondantes (Unités de mesure inertielle) pour garantir que le contrôleur de vol reste stable même lorsqu'il fonctionne en toute sécurité à des distances contrôlées de décalage des conducteurs activés.

3. Versatilité de la charge utile

Le < < yeux " Le drone est son élément le plus important. Les processus modernes d ' inspection reposent sur < < multi-capteur" charges utiles :

Caméras optiques haute résolution : les caméras RVB haute résolution avec des capacités de zoom optique permettent aux pilotes d'inspecter les broches et les boulons à une distance sûre.

Capteurs thermiques (infrarouges): utilisés pour détecter > > points d ' accès > > provoquées par des connexions floues ou des schémas thermiques anormaux associés à des connexions floues, des composants surchargés ou une détérioration de l'équipement.

LiDAR (Light Detection and Ranging) : Crée un nuage de points 3D du couloir pour mesurer avec précision le débarrassage de la végétation et la géométrie du couloir entre les lignes et les arbres voisins (gestion de la végétation).

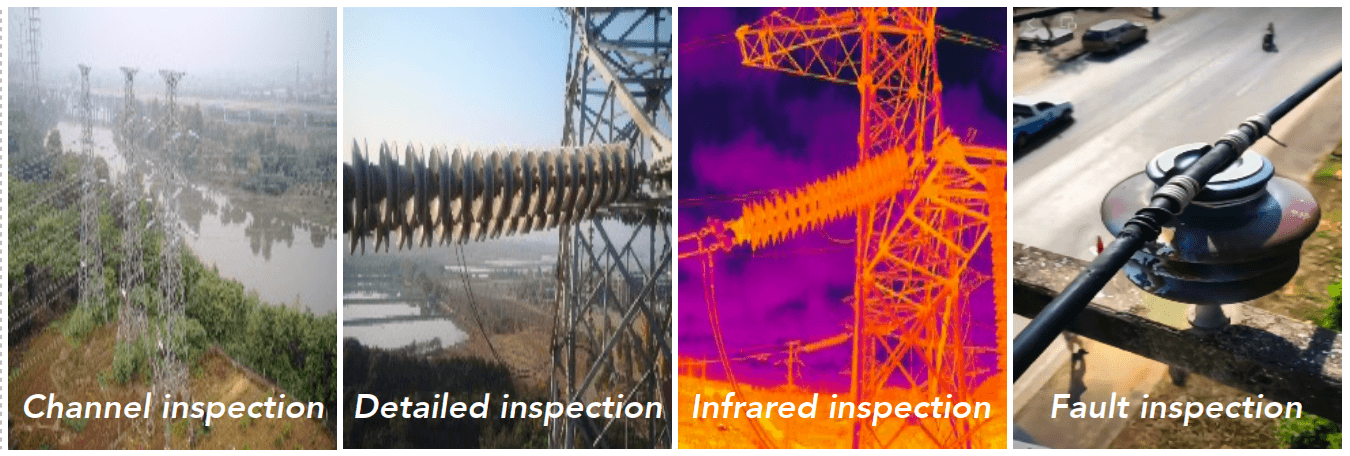

Capacités clés des capteurs dans les inspections des services publics

Le flux de travail d’inspection : de la planification des vols aux données opérationnelles

Une inspection réussie des lignes électriques par drone est un processus en plusieurs étapes qui intègre la sécurité aérienne aux normes d'ingénierie électrique.

Etape 1 : Planification de la mission et évaluation des risques

Avant que le drone ne quitte le sol, les ingénieurs utilisent les données GIS (Geographic Information System) pour cartographier la trajectoire du vol. Cela comprend l ' identification < < Zones d ' interdiction aérienne, > > évaluer les tendances du vent et les lieux de décollage et d'atterrissage. Pour les lignes de transport à longue portée, les équipes peuvent utiliser les dérogations BVLOS (au-delà de la ligne de vue visuelle) lorsque la réglementation le permet.

Étape 2: Acquisition de données (le vol)

Pendant le vol, le drone suit généralement une trajectoire de vol préprogrammée suivant le corridor. > > grille" motif autour des poteaux ou des tours.

Inspection automatisée : Le drone utilise des systèmes de détection d’obstacles et d’évitement des collisions pour maintenir une distance déterminée des conducteurs.

Capture manuelle des détails : le pilote ou l'opérateur du capteur peut prendre le contrôle manuel pour zoomer sur un défaut spécifique soupçonné, tel qu'un fil déchiré ou un amortisseur endommagé.

Étape 3 : traitement des données et analyse de l’IA

Une seule journée de vol peut générer des milliers d'images haute résolution. L'examen manuel est inefficace. De nombreux services publics et fournisseurs de services d’inspection utilisent de plus en plus l’analyse d’images assistée par l’IA pour signaler automatiquement les anomalies. Par exemple, un modèle d ' apprentissage automatique peut être formé à reconnaître la forme spécifique d ' un sain" isolant; si elle détecte une puce ou un disque manquant, elle signale cette image pour l’examen final d’un ingénieur.

Les défauts critiques identifiés par l'inspection des UAV

L'objectif principal de l'inspection des lignes électriques par drone est de passer de l'entretien réactif (réparation des choses après qu'elles se cassent) à l'entretien prédictif.

Dommage à l ' isolant : des isolants en porcelaine ou en verre peuvent se développer > > flashover" pistes ou fissures physiques. Les drones les capturent d'angles de haut en bas que les équipages au sol ne peuvent pas voir.

Invasion de la végétation: Les arbres qui poussent trop près des lignes sont la principale cause des feux de forêt et des pannes. Les drones équipés de LiDAR peuvent calculer la distance exacte entre une branche et un conducteur.

Corrosion des composants: Dans les zones côtières ou industrielles, le sel et les produits chimiques corrodent les tours en acier galvanisé. Les caméras à grand zoom identifient " saignement" rouille avant que l'intégrité structurelle ne soit compromise.

Anomalies thermiques : la résistance dans un circuit électrique crée de la chaleur. Un capteur thermique peut identifier un < < chaud" connecteur qui est peut nécessiter d'autres enquêtes ou d'entretien, permettant une réparation planifiée plutôt qu'une panne d'urgence de minuit.

Pourquoi les drones industriels remplacent les méthodes traditionnelles

Le passage aux drones comme les séries GDU SAGA ou K01 est motivé par trois facteurs mesurables :

Sécurité: Les hommes de ligne n'ont plus besoin d'escalader des tours énergétiques pour des contrôles visuels de routine. Cela réduit considérablement le < < La chute de hauteur" et < < Électrocution " profils de risque.

Efficacité: Une équipe de drones peut inspecter 10 à 15 kilomètres de ligne par jour, alors qu'un équipage au sol ne peut couvrir que 2 à 3 kilomètres.

Granularité des données: Contrairement à un hélicoptère volant à 50 nœuds, un drone peut voler et capturer de multiples angles d'un seul boulon, fournissant un support à la numérisation des actifs et au suivi à long terme de l'état de l'actif qui peut être analysé d'année en année.

L ' avenir : autonome > > Drone dans une boîte " Solutions

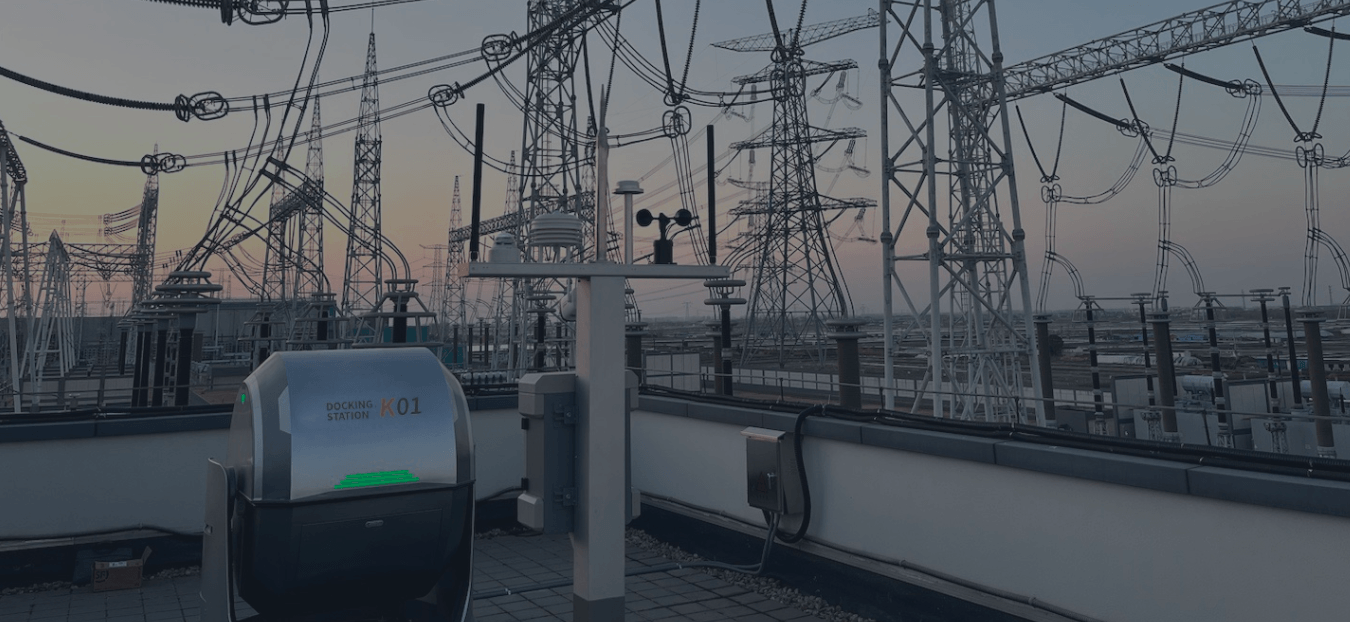

L’industrie se déplace vers des systèmes entièrement autonomes. Dans ce modèle, une station d'amarrage résistante aux intempéries est installée sur une sous-station. À intervalles prévus, la station s’ouvre, un drone émerge, survole une route d’inspection prédéfinie, revient à la charge et télécharge automatiquement les données dans le cloud. L'approche d'intervention humaine minimale représente la prochaine frontière en matière de résilience du réseau.

Pour les gestionnaires de services publics, le choix de la bonne plate-forme implique l'équilibre entre la capacité de charge utile, le temps de vol et la capacité d'exploitation dans des conditions météorologiques diverses. À mesure que le réseau devient plus complexe avec l’intégration des énergies renouvelables, la vitesse et la précision de l’inspection des lignes électriques par drone resteront la pierre angulaire de la gestion moderne de l’infrastructure.

FAQ (questions fréquentes)

Q: Les drones peuvent-ils voler près de lignes électriques sans s'écraser?

R: Oui, à condition qu'ils soient des drones de qualité industrielle équipés de positionnement RTK et de blindage EMI. Une combinaison de redondance de navigation, d’algorithmes robustes de contrôle de vol et de compatibilité électromagnétique permet au champ électromagnétique des lignes électriques de ne pas interférer avec les capteurs internes du drone et le contrôleur de vol.

Q: Comment les drones détectent-ils > > invisible > > problèmes tels que la défaillance des joints électriques?

R : Les drones utilisent des capteurs thermiques (infrarouges). Quand un joint électrique commence à tomber en panne, sa résistance augmente, ce qui génère de la chaleur. La caméra thermique affiche cette signature thermique comme < < hotspot " contre la température ambiante plus froide du fil.

Q: Quelle est la vitesse maximale du vent pour une inspection de ligne électrique par drone?

R: La vitesse maximale du vent dépend de la plate-forme UAV. Les systèmes industriels supportent généralement des conditions de vent modérées à fortes dans les limites de fonctionnement du fabricant.

Cependant, pour la photographie à haute résolution, des vitesses de vent plus faibles sont préférées pour assurer une clarté maximale de l'image et une stabilité du gimbal.

Q: L'inspection du drone nécessite-t-elle que l'alimentation soit éteinte?

R : Non. L ' un des principaux avantages de l ' inspection par drone est qu ' elle peut être effectuée alors que les lignes sont < < vivre" (énergétique), empêchant les interruptions de service pour les clients.
